BPWZ臥式雜質污水泵

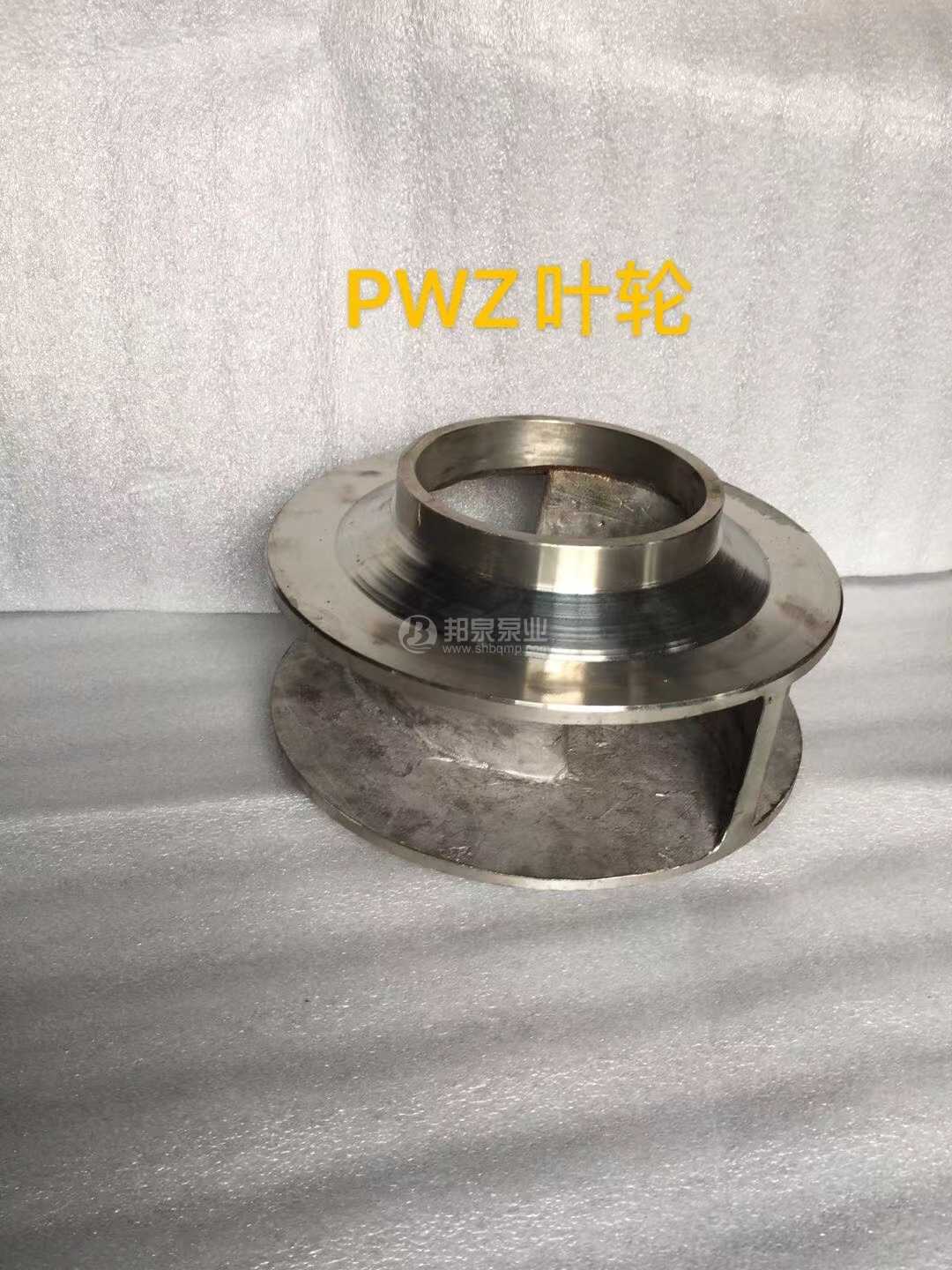

產品特征：兩片葉、大流道葉輪，不容易堵塞；泵臥式安裝結構。

BPWZ泵是上海邦泉泵業制造有限公司生產的單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向，泵吸出口可根據需要裝成水平或垂直方向。BPWZ雜質污水泵可輸送溫度低于80℃帶有酸性、堿性或其它腐蝕性的污水，廣泛適用于化工、石油、輕工、食品、制藥和環保等行業。其性能范圍：流量Q為10～125m3/h：揚程H為10～18m，過流部件的材料有采用不銹鋼和鑄鐵兩種。

型號意義

80BPWZ40-16

B-邦泉

80-吸入口直徑mm

P-雜質泵

W-污水

Z-耐腐蝕

40-流量m3/h  16-揚程m

安裝裝配說明

（一）機組安裝

1、安裝后檢查泵軸和電動機軸的同軸度，兩聯軸器外圓上、下、左、右的差數 不得超過0.1毫米，兩聯軸器端面間隙差數一周上不得超過0.3毫米。

2、泵本身不應承受過大的管道重量，當進出水管路及閥門的重量或力矩較大 時，應另設管路支撐。

3、泵的進水管路安裝，應防止漏氣和窩存空氣。

（二）泵的裝配

1、泵解體拆卸時，應按以下順序進行：(1)拆下泵蓋；(2)擰松葉輪螺母，拆下葉輪螺母和防松墊片；(3)拉出葉輪，取出鍵；(4)拆下密封座蓋，取出機械密封；(5)拆下泵聯軸器和軸承端蓋，即可將兩滾動軸承連軸一起從軸承支架上取出。

2.解體后重新裝前，應清洗所有零部件，并在各配合面上涂油后再進行裝配。

3.在托架的軸承腔內應裝鈣基潤滑脂70%左右，不得裝滿或過少。裝配機械密封時應注意保持動、靜環鏡面的清潔，密封腔內充入適量的鈣基潤滑脂。

4、裝配后，用手撥動泵聯軸器時，應轉動靈活勻調，無碰擦和異常聲音，否 則應重新裝配。

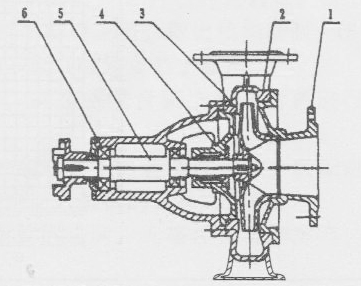

BPWZ型泵的結構如圖所示，它主要由泵蓋(1)、泵殼(2)、葉輪(3)、軸封(4)、軸(5)和托架(6)等零部件組成。軸封采用新穎的雙端面機械密封結構型式：泵與電動機安裝在共同底盤上，通過彈性聯軸器由電動機直接驅動：從電動機方向看泵，泵應為順時針方向旋轉。

使用和維護

1.泵應先灌液，并排去泵內空氣，然后起動。

2.首次起動或更換電線接頭后，應先點動一下電動機，檢查轉向是否正確。

3.泵的進水管路上如裝有閘閥，起動前應先將閘閥全開。灌液排氣后，關閉出水管路閘閥，起動泵，然后打開出水管路閘閥。調節到運行工況，不可以用關小進水管路.上的閘閥來調節工況，停機前應先關閉出水管路閘閥，然后再停機。

4.泵在運行中，如發現異常的震動和聲響，應立即停機檢查。正常情況下，運行3000小時后，應作一次解體檢查，并更換不宜再用的易損件。

5.短時間停機時，如環境溫度低于被輸送液體凝固點要放空液體。長期停機，應將泵拆卸、清洗、重新裝配后妥善保管。
