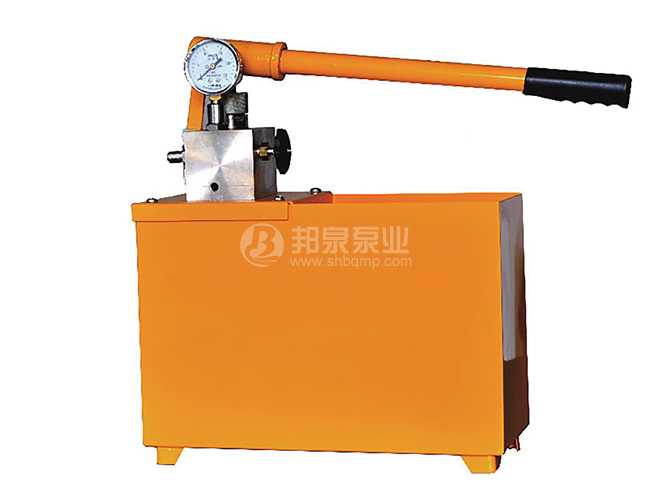

SYL手動試壓泵是測定受壓容器及受壓設備的主要測試儀器，工作壓力可達800千克每毫米，具有結構緊湊、合理、操作省力、整機重量輕、維修方便，大大地提高工作效率等特點。主要是由泵體、柱塞、密封圈、控制閥、壓力表、水箱等部件組成，它的主要用途是測定管道設備、管道、閥門、橡膠管件及和受壓容器的壓力。
應用范圍
廣泛用于鍋爐、化工、輕工、建筑安裝工程、航天、科學系統、專門試驗各種受壓容器和受壓設備、管道閥門、橡膠管件及其它受壓裝置進行試壓之用。
使用與維修
1．試壓泵開始使用前應詳細檢查各部件連接處是否擰緊，壓力表是否正常，進出水管是否安裝好，本泵工作介質為5~50°C 清水、乳化液或運動粘度<45mm2/s的油器。禁止使用有泥沙及其它污染物的不清潔水。
2．為提高試壓效率、可先將被測試容器或設備先注滿水，再接試壓泵的出水管。
3．在試壓過程中，若發現水中有多量空氣可擰開放水閥，把空氣放掉。
4．在試壓過程中若發現有任何細微的摻水現象，應立即停止工作進行檢查和修理，嚴禁在摻水情況下繼續加大壓力。
5．試壓完畢后，先松開放水閥，壓力下降，以免壓力表?yè)p壞。
6．試壓泵不用時，應放盡泵內的水，吸進少量機油，防止銹蝕。
使用方法與注意事項
一、開箱后的安裝：
1) 開箱后請先按裝箱單清點隨機技術文件和備件。熟悉使用說明書后再將泵安裝好
2) 請先卸下箱蓋上的兩只螺栓，取出箱內所裝的零部件；再卸下進水管、回水管、然后將進水管、回水管穿過箱蓋，再分別套在進水接頭、余水接頭上，
3) 把箱蓋裝回水箱后，將泵體和支架裝回水箱上面，擰緊聯接螺栓。
4) 將壓力表的表面轉向柱塞和手柄方向.
5) 安裝好工作接管和手柄，拉出底部的活動足架，灌滿工作介質后，便可使用.
二、使用方法：
使用前的準備工作：
a. 在泵體的銷軸、力臂叉的銷軸及柱塞頂端滴注一點機油，以資潤滑.
b. 水箱應經清洗，所加工作介質（水或粘度和水相近的油品）應當潔凈，應在5~60℃間，并宜略髙于環境氣溫.
c. 壓力表的量程不應低于試驗壓力的1.5倍，如本泵配帶之壓力表量程太大時，請另配合適的壓力表。
d. 被試器件中應預先放盡空氣，充滿工作介質，以縮短試壓時間
e. 開啟控制閥，搖動手柄，若無阻滯現象及其他異常情況，即可開紿試壓工作。
三、使用中注意事項：
a. 泵在使用中的工作壓力不得超過本泵的額定拌出壓力.
b. 工作中如發現泵或其他部份有滲漏現象應停機泄壓進行檢修.
c. 當泵的排出壓力達到試驗壓力時，應關閉控制閥，使泵與被試系統關斷.
d. 使用中應注意不斷補充工作介質。
試壓泵的聯接尺寸：
在泵的前方中心線上，離地高度735毫米處，設有工作管接頭，隨泵帶有工作接管一根，長約1500毫米，接并有內螺紋為M22X1.5，請各用戶按此尺寸安拌聯接管路工作接管系紫銅管所制，使用時可適當彎曲，以適應不同方位的聯接.
|
型號 |
額定排出壓力 |
每次流量 |
手柄流量施力 |
泵重 |
外型尺寸 |
|
SYL-40/1.6 |
1.6 |
40 |
<300 |
10 |
320×165×410 |
|
SYL-39/2.5 |
2.5 |
39 |
<300 |
10 |
320×165×410 |
|
SYL-32/4 |
4 |
32 |
<300 |
12 |
340×165×460 |
|
SYL-31/6.3 |
6.3 |
31 |
<300 |
12 |
340×165×460 |
|
SYL-22/10 |
10 |
22 |
<300 |
15 |
380×185×510 |
|
SYL-13/16 |
16 |
13 |
<360 |
15 |
380×185×510 |
|
SYL-12/20 |
20 |
12 |
<360 |
15 |
380×185×510 |
|
SYL-9/25 |
25 |
9 |
<360 |
15 |
380×185×510 |
|
SYL-7/40 |
40 |
7 |
<400 |
20 |
380×200×620 |
|
SYL-5.5/63 |
63 |
5.5 |
<400 |
20 |
380×200×620 |
|
SYL-4/80 |
80 |
4 |
<400 |
20 |
380×200×620 |
